4J42膨胀合金 产品介绍：

4J42膨胀合金

4J42是一种具有异常热膨胀特性的4J42精密合金，又称4J42膨胀合金。

4J42膨胀合金化学成分

C: ≤0.05   Mn: 0.80   Si: 0.30   P：0.020   S：0.020   Al：0.10   Ni：41.5～42.5   Fe：余量

4J42膨胀合金热处理制度

标准规定的膨胀系数性能检验试样其热处理制度：在氢气气氛中将试样加热到900℃±20℃，保温1h，以不大于5℃/min速度冷至200℃以下出炉。

4J42膨胀合金应用概况与特殊要求

4J42属玻封合金典型牌号，经航空工厂长期使用，性能稳定。

4J42合金主要用于和软玻璃、陶瓷等封接，制作电子管、晶体管和集成电路的引线、框架和密封插头。在应用中应使选用的封接材料与合金的膨胀系数相配。热处理时应控制其晶粒度，以保证材料具有良好的深冲引伸性能。当使用锻、轧材时应严格检验材料的气密性。

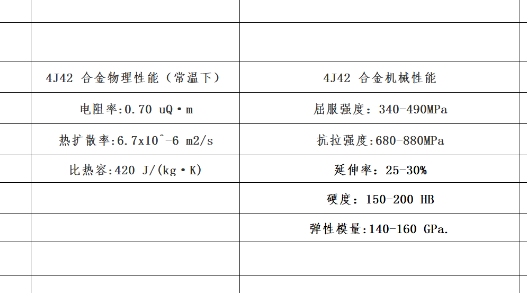

4J42膨胀合金工艺性能与要求

4J42膨胀合金成形性能 该合金很容易进行冷、热加工。热加工温度不宜过高，加热时间不宜过长，应避免在含硫的气氛中加热。当带材冷应变率大于75%时，退火后会引起塑性各向异性。冷应变率在10%～15%，加热到950～1050℃时（在钎焊过程中不可避免）晶粒显著长大，致使合金塑性降低，对于薄的截面还可能丧失金属的真空气密性。因此成品的终应变率应控制在60%左右。

4J42焊接性能 该合金具有良好的焊接性能，可钎焊和点焊。该合金与软玻璃等材料封接前应进行预氧化处理。

4J42零件热处理工艺 热处理可分为：消除应力退火、中间退火及预氧化处理。

(1)消除应力退火 为消除零件在机械加工后的残存应力要进行消除应力退火：430～540℃，保温1～2h,炉冷或空冷。

(2)中间退火 为消除合金在冷轧、冷拔、冷冲压过程中引起的加工硬化现象，以利于继续加工。工件需在真空或保护气氛中，加热到700～800℃，保温30～60min，然后炉冷、空冷或水淬。

(3)预氧化处理 该组合金作封接材料使用时，在封接前应进行预氧化处理。使合金表面生成一层厚度均匀、致密的氧化膜。零件在1100℃下，在饱和湿氢中，加热30min，然后在大约800℃的空气中氧化5～10min。零件的增重在0.1～0.3mg/cm2为适宜。

该合金不能用热处理硬化。

4J42表面处理工艺 在热处理、焊接或玻封之前，必须清除金属表面污物、油脂。氧化层严重时可采用喷砂或先在熔融碱液中浸泡，然后再酸洗。轻微氧化皮可用25%盐酸溶液在70℃下酸洗。

4J42切削加工与磨削性能 该合金切削加工特性和奥氏体不锈钢相似。加工时采用高速钢或硬质合金刀具，低速切削加工，切削时可使用冷却剂。磨削性能良好。

4J42膨胀合金供应品种:有棒材、管材、板材、带材和丝材。
