NS336耐蚀合金 产品介绍：

NS336耐蚀合金

NS336是一种比较高端的耐蚀合金，具有优良的耐腐蚀和抗氧化性能，从低温到980℃均具有良好的拉伸性能和抗疲劳性能，并且耐盐雾气氛下的应力腐蚀。可以在很多种严酷的酸性环境中抵御腐蚀，特别是斑点腐蚀及裂隙腐蚀。NS336不需要热处理就具有很高的强度。

NS336耐蚀合金主要运用于化学加工、航空领域、轮机引擎、污染控制设备和核反应设备等领域。

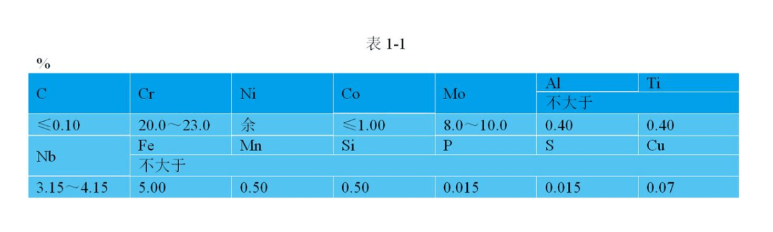

NS336化学成分 见表1-1

NS336热处理制度 棒材：950~1030°C，空冷或水冷；或1090~1200°C，空冷或水冷固溶处理。板材：950~1030°C,空冷；或1090~1200°C，空冷。管材：推荐退火温度：960~1030°，空冷或水冷。

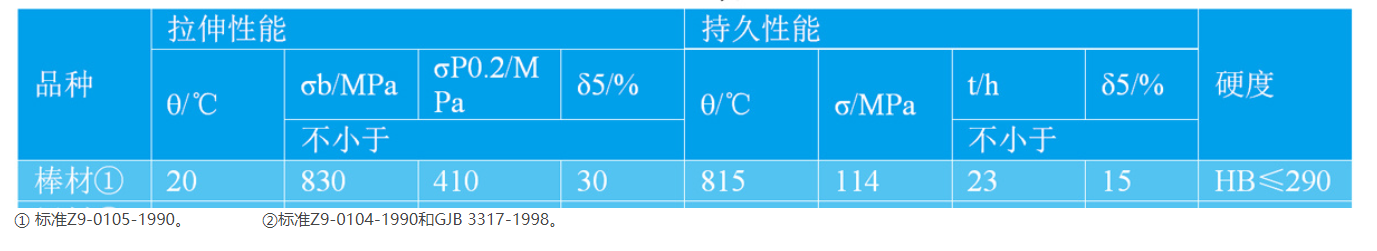

NS336力学性能

NS336耐蚀合金工艺性能与要求

NS336成形性能 合金的冷热成形性能良好。钢锭锻造加热温度为1120℃，开锻温度不低于1030℃，停锻温度不低于930℃；模锻时，最终变形量应不小于15%～20%。轧制加热温度为1120～1160℃，开轧温度不低于1050℃，停轧温度不低于930℃，薄板冷轧半成品变形量为25%～30%，成品变形量不小于30%。中间及成品淬火温度为1100℃±10℃[1,8]。

NS336焊接性能 合金焊接性能良好，可在保护气氛下用钨极或本合金作添料进行氩弧焊接，也可用钎焊连接及电阻缝焊。

NS336零件热处理工艺 消除应力：900℃；退火：930～1040℃，1h；固溶处理：1090～1200℃，空冷或水冷。当合金在不高于650℃工作时，可根据要求采用热轧、冷轧或退火状态的材料。当工作温度在650℃以上时，对要求具有较好的疲劳性能和抗拉强度的零部件可采用退火工艺，对要求具有较好蠕变和持久性能的零件可采用固溶处理。

NS336表面处理工艺 除去合金表面氧化皮时先碱洗，再在硝酸-氢氟酸-水溶液中酸洗。

NS336切削加工与磨削性能 应采用硬质合金或高速钢刀具。所用切削工具应具有正前角。高速切削加工时推荐用水基冷却液，低速切削加工时推荐用较粘稠的冷却液。

NS336耐蚀合金供应品种分类：NS336板材、NS336带材、NS336棒材、NS336丝材、NS336管材、NS336管件、NS336锻件、NS336焊材。
