4J38膨胀合金 产品介绍：

4J38膨胀合金

4J38膨胀合金是易切削低膨胀合金，4J38时在4J36合金的基础上加入适量的硒（Se)元素而得到的，与4J36合金相比，它具有良好的切削加工性能和相近的膨胀系数。该合金主要用于制造在气温变化范围内尺寸近似恒定、且表面粗糙度要求高的零件。

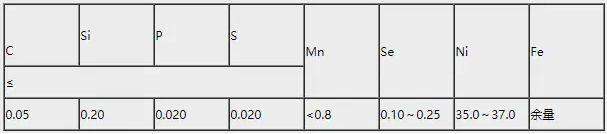

4J38膨胀合金化学成分：

4J38膨胀合金热处理制度：

标准规定的膨胀系数性能检验试样按下述方法加工和热处理：将半成品试样加热至840℃±10℃，保温1h,水淬，再将试样加工为成品试样，在315℃±10℃保温1h，随炉冷或空冷。

4J38膨胀合金热性能：

4J38溶化温度范围 合金熔点约为1430℃。

4J38热导率 λ=11W/(m•℃)。

4J38比热容 c(20～100℃)=515J/(kg•℃)。

4J38线膨胀系数 标准规定，α1(20～100℃)≤1.5×10-6℃-1[2]。

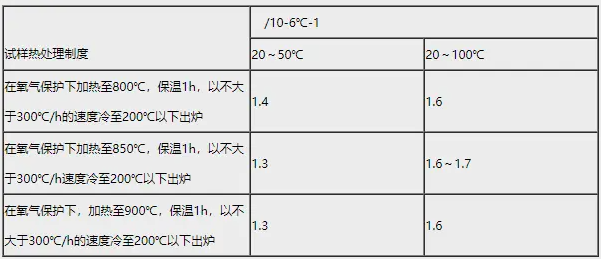

不同热处理工艺，对合金平均线膨胀系数的影响。

4J38密度 ρ=8.10g/cm3。

4J38电性能 电阻率 ρ=0.89μΩ·m。

4J38磁性能

4J38化学性能 合金在大气、淡水和海水中有一定的耐腐蚀性能。

4J38膨胀合金应用概况与特殊要求：

该合金是在20世纪80年代初在我国研制成功。经多年使用，性能稳定。主要用于加工制做微波腔体、内波导等零件。尺寸精度、表面粗糙度均获得满意效果。使用中应严格控制热处理工艺和加工工艺，以保证材料性能的稳定性。

4J38膨胀合金供应品种：

4J38膨胀合金板材、4J38膨胀合金棒材、4J38膨胀合金管材、4J38膨胀合金带材、4J38膨胀合金丝材、4J38膨胀合金管件、4J38膨胀合金锻件等等。
