4J34可伐合金 产品介绍：

4J34可伐合金

 4J34可伐合金是结合我国的陶瓷特点研制的陶瓷封接合金。合金在-60℃～600℃温度范围内具有与95%Al2O3陶瓷相近的线膨胀系数。主要用于和陶瓷进行匹配封接，是电真空工业中重要的封接结构材料。

4J34可伐合金化学成分:

碳 C：～0.05

硫 S：≤0.02

磷 P：≤0.02

锰 Mn：～0.5

硅 Si：～0.3

镍 Ni：28.5～29.5

钴 Co：19.5～20.5

铁 Fe：余量

4J34可伐合金热处理制度:

标准规定的膨胀系数及低温组织稳定性的性能检验试样，在保护气氛或真空中加热到900℃±20℃,保温1h，以不大于5℃/min速度冷至200℃以下出炉。

4J34可伐合金物理及化学性能:

4J34熔化温度范围 该合金溶化温度约为1450℃[1,2]。

4J34热导率

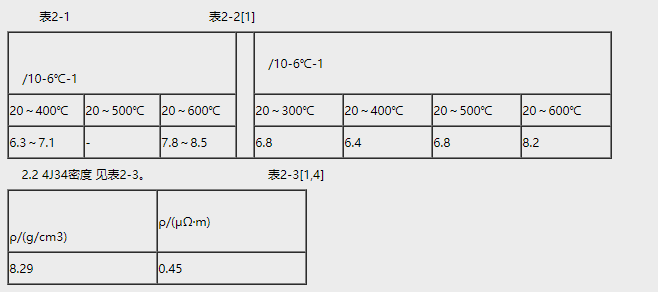

4J34线膨胀系数 标准规定的合金平均线膨胀系数见表2-1。

该合金的平均线膨胀系数见表2-2。4J34合金的膨胀曲线见图2-1。

4J34电性能

4J34电阻率 见表2-3。

4J34电阻温度系数

4J34磁性能

4J34居里点 Tc=470℃[1,2]。

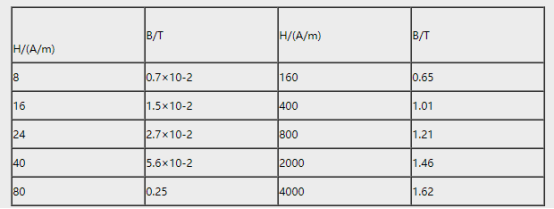

 4J34合金的磁性能 见表

在4000A/m下，剩余磁感应强度Br=0.89T,矫顽力Hc=83.2A/m[1,2]。

4J34可伐合金化学性能 该合金在大气、淡水和海水中具有较好的耐腐蚀性。

4J34可伐合金力学性能

4J34可伐合金技术标准规定的性能

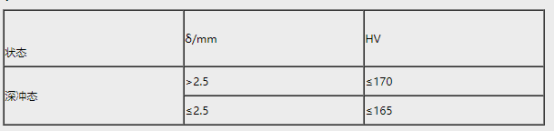

4J34硬度 深冲态带材的硬度应符合表。厚度不大于0.2mm的带材不做硬度检验。

4J34可伐合金抗拉强度 丝材和带材的抗拉强度应符合表

4J34室温及各种温度下的力学性能

4J34硬度 合金带材（退火态）硬度见表

4J34拉伸性能 合金（退火态）在室温的拉伸性能见表

4J34持久和蠕变性能

4J34疲劳性能

4J34弹性性能 弹性模量E=142GPa。

4J34可伐合金应用概况与特殊要求：

 该合金经航空工厂长期使用，性能稳定。主要用于电真空元件与Al2O3陶瓷封接。制造大型电子管和磁控管的电极、引出盘和引出线。在使用中应使选用的陶瓷与合金的膨胀系数相匹配。当选用合金时，应根据使用温度严格检验低温组织稳定性。在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。

4J34可伐合金供应品种：

4J34可伐合金板材、4J34可伐合金棒材、4J34可伐合金管材、4J34可伐合金带材、4J34可伐合金丝材、4J34可伐合金管件、4J34可伐合金锻件等等。
