GH4169高温合金 产品介绍：

GH4169高温合金

GH4169高温合金是一种沉淀强化镍基高温合金，在-253～650℃温度范围内具有良好的综合性能，650℃以下的屈服强度居变形高温合金的首位，并具有良好的抗疲劳、抗辐射、抗氧化、耐腐蚀性能，以及良好的加工性能、焊接性能良好。

GH4169高温合金化学成分

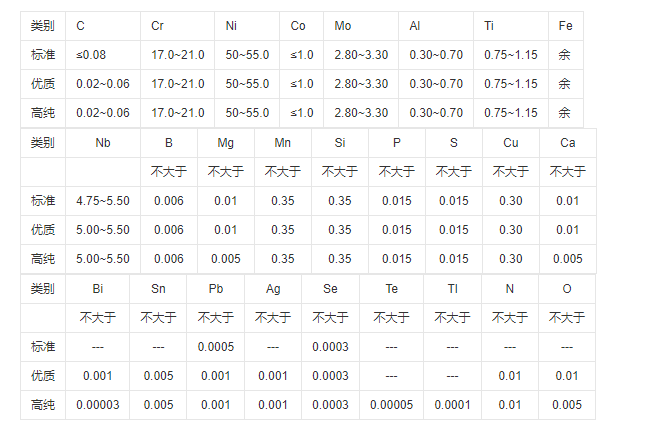

GH4169的化学成分分为3类：标准成分、优质成分、高纯成分，如下图。优质成分的在标准成分的基础上降碳增铌，从而减少碳化铌的数量，减少疲劳源和增强强化相的数量，提高抗疲劳的含量，提高材料的纯度和综合性能。

核能应用的GH4169合金，需控制硼的含量（其他元素成分不变），具体含量有工序双方协商确定。当ω（B）≤0.002%时，为与宇航工业用的GH4169合金加以区别，合金牌号为GH4169A。

GH4169高温合金物化性能

热性能

GH4169 熔化温度范围1260~1320℃

GH4169高温合金 导热率

GH4169高温合金 比热容

GH4169高温合金线膨胀系数

密度

ρ=8.24g/cm3

磁能型

合金无磁性

GH4169化学性能

 GH4169 抗氧化性能在空气介质中试验100h后的氧化速率见

GH4169高温合金热处理制度

合金具有不同的热处理制度，以控制晶粒度、控制δ相形貌、分布和数量，从而获得不同级别的力学性能。合金热处理制度分3类：

1：(1010~1065)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h炉冷至620℃±5℃，8h，空冷。

经此制度处理的材料晶粒粗化，晶界和晶内均无δ相，存在缺口敏感性，但对提高冲击性能和抵抗低温氢脆有利。

2：(950~980)℃±10℃，1h，油冷、空冷或水冷+720℃±5℃，8h，以50℃/h炉冷至620℃±5℃，8h，空冷。

3：720℃±5℃，8h，以50℃/h炉冷至620℃±5℃，8h，空冷。

经此制度处理后，材料中的δ相较少，能提高材料的强度和冲击性能。该制度也称为直接时效热处理制度。

GH4169高温合金供应品种:GH4169板材、GH4169管材、GH4169带材、GH4169圆棒、GH4169丝材、GH4169锻件、GH4169管件等。
