GH3044高温合金 产品介绍：

GH3044高温合金

GH3044是固溶强化镍基抗氧化合金，在900℃以下具有高的塑性和中等的热强性，并具有优良的抗氧化性和良好的冲压、焊接工艺性能，适宜制造在900℃以下长期工作的航空发动机主燃烧室和加力燃烧室零部件及隔热屏、导向叶片。

GH3044高温合金化学成分

GH3044高温合金热处理制度

热轧和冷轧板及带材供应状态的固溶处理温度为1120~1160℃，空冷，供应状态进行材料性能检验。

GH3044高温合金 熔化温度范围 1352~1375℃

GH3044高温合金化学性能

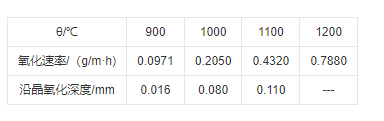

GH3044高温合金 在空气介质中试验100h后的氧化速率和沿晶氧化深度见

GH3044 工艺性能

GH3044 成形性能

GH3044 钢锭锻造加热温度为1170℃±10℃，终端温度不低于900℃。板坯轧制加热温1190±10℃，薄板热轧加热温度1130℃±10℃，终轧温度不低于800℃；薄板冷轧总压下率30%左右。

GH3044 板材具有良好的冲压件工艺性能。冷轧薄板供应状态的极限深冲系数为K极限=2.06。

GH3044 零件热处理工艺

中间热处理温度为1140℃±10℃，保温3~5min，空冷。最终热处理温度根据零件工作条件决定，对要求良好的热疲劳性能的零件与1150℃固溶，保温3~5min，空冷；对要求有较高热强行的零件于1200℃固溶，保温3~5min，空冷。

GH3044高温合金组织结构

经1200℃固溶后，基本上是单相奥氏体和少量的MC和M23C6型碳化物。经700~900℃长期时效后。MC变化不大，M23C6呈链状分布在晶界，随时效时间的增长，析出量增多，颗粒长大；同时在晶内和晶界又有WCr固溶体补充析出，呈颗粒状，随时效时间的延长，数量逐渐增加，尺寸不断长大。

有关技术标准规定，冷轧薄板供应状态的晶粒度应在4~8级范围内。

GH3044高温合金材料的技术标准

GJB 2612-1996 《焊接用高温合金冷拉丝材规范》

GJB 1952-1994 《航空用高温合金冷轧薄板规范》

GJB 3020-1997 《航空用高温合金环坯规范》

GJB 3165-1998 《航空承力件用高温合金热轧和锻制棒材规范》

GJB 3317-1998 《航空用高温合金热轧板材规范》

GJB 3318-1998 《航空用高温合金热轧带材规范》

GH3044高温合金供应的品种有板、带、丝、管、棒材和管件、锻件等。
