GH1140高温合金 产品介绍：

GH1140高温合金

GH1140是一种固溶强化的铁镍基高温合金，除含大量铬外，并用少量钨、钼、铝和钛复合强化固溶体。合金具有中等的热强性、高的塑性、良好的热疲劳、组织稳定性和焊接工艺性能。适用于制造工作温度850°C以下的航空发动机和燃气轮机燃烧室的板材结构件和其他高温部件。

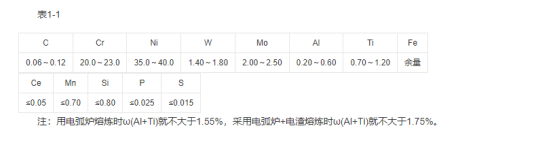

GH1140高温合金化学成分

GH1140高温合金热处理制度

固溶处理：热轧板、冷轧薄板和带材1050～1090℃，空冷；丝材和管材1050～1080℃，空冷或水冷；棒材和环坯1080℃±10℃，空冷。

GH1140高温合金抗氧化性能

合金在空气介质中试验100h的氧化速率

GH1140高温合金在700℃以上长期工作时产生沿晶界氧化。在700℃～1200℃暴露100h后的最大晶界氧化深度。在700～900℃长期暴露1000h内的最大晶界氧化深度。

GH1140高温合金耐腐蚀性能 国产航空煤油无论有无CS2添加剂，对GH1140合金均无腐蚀作用，而对镍基合金，必须有添加剂才能防止腐蚀。若用国外航空煤油，有时也发现在严重的坑关腐蚀。

GH1140高温合金工艺性能要求

热成型工艺

锻造时装炉温度≤700℃，加热温度1160℃±20℃，终端温度不低于900℃。

板坯热轧加热温度 1160℃±20℃，轧制温度1180~950℃，进最后一个孔型时温度最好控制在950~1000℃范围内。

热轧板荒轧加热温度1120℃，荒轧温度1120~850℃，热轧板一火轧成，总变形量要大于50%。

冷轧板轧压下量为30%~40%，成品板平整变形量不得大于3%。

冷成型性能

板材的状态具有良好的塑性，成形工序在室温下进行。当以多次成形工艺制造零件时，每次冷成型后均进行中间，热处理。成型前零件表面涂以硝基清漆。

GH1140高温合金供应品种:

供应GH1140板材、GH1140管材、GH1140带材、GH1140圆棒、GH1140丝材、GH1140锻件、GH1140管件等。
